Cacti 1.2.16搭建完成后，如何添加一台设备的流量图，这里我通过添加一台RB760iGS为例

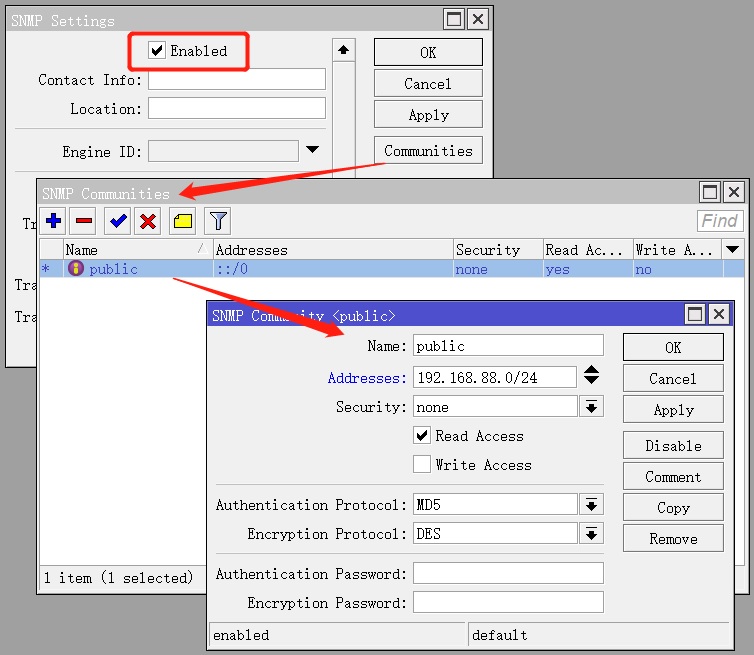

首先配置RouterOS的SNMP协议，需要进入IP->SNMP菜单配置，如下：

Cacti服务器的IP地址是192.168.88.25，在Addresses参数限制获取SNMP的ip地址范围是内网IP，

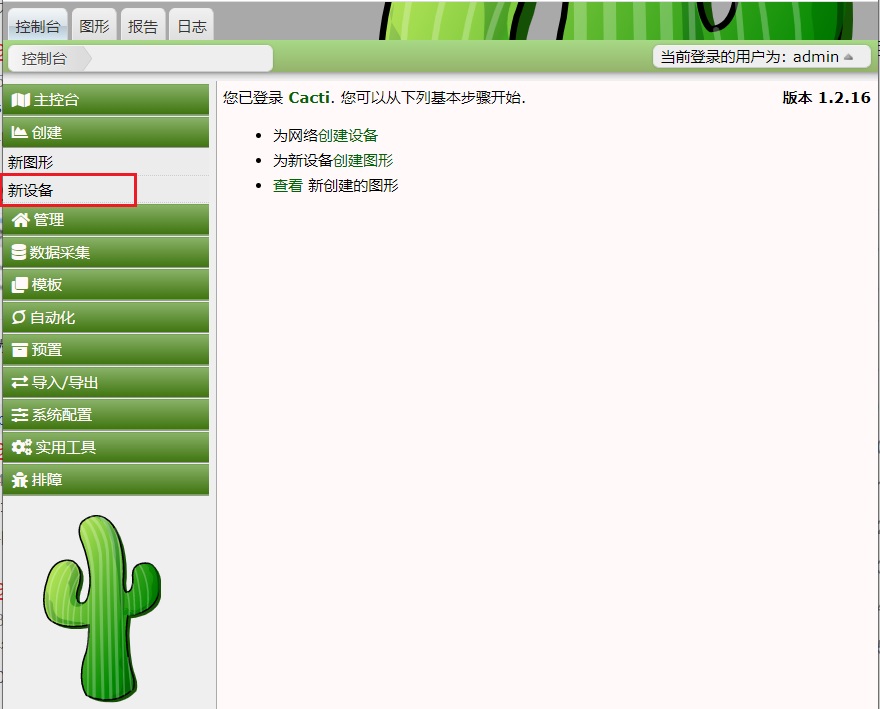

首先，进入控制台，创建栏选择新设备

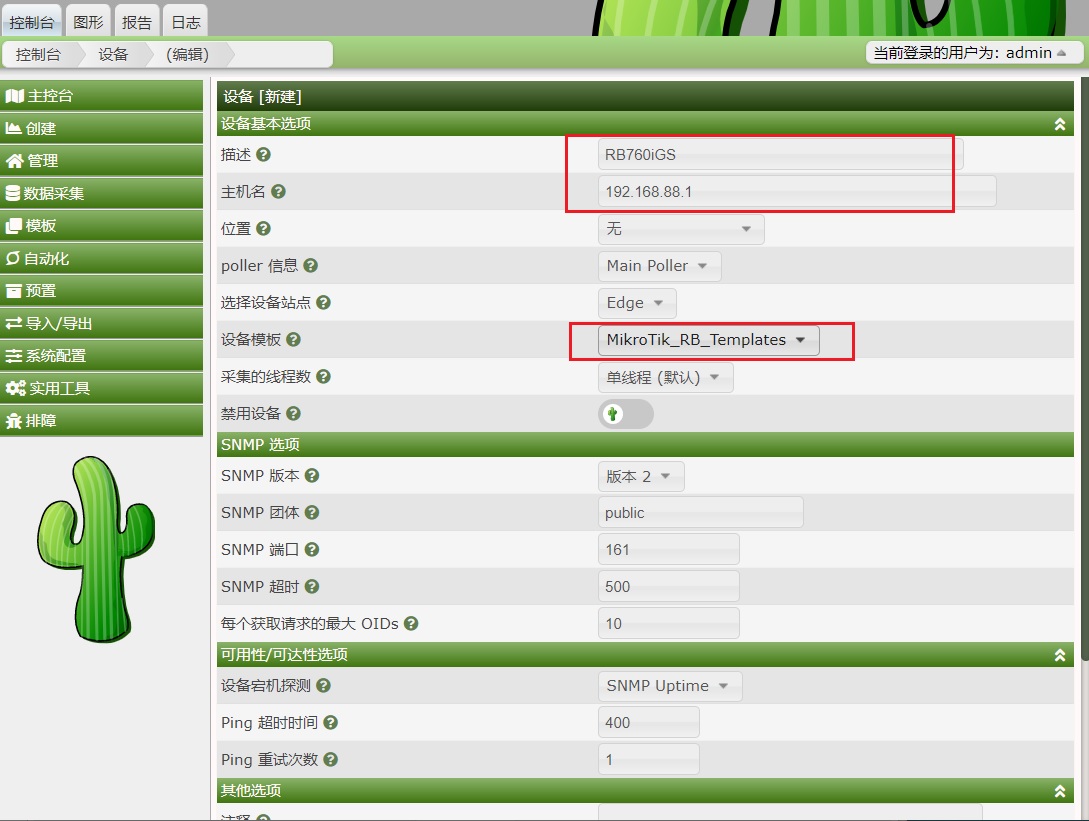

在新设备下，填写设备的相关信息，描述为：RB760iGS，主机名为设备的IP地址，设备模板选择MikroTik RB Templates，SNMP版本选择v2，SNMP团体为public，端口是udp/161，其他默认

关于MikroTik的设备模板，在Cacti 1.2.16默认并没有，本人自己制作了一个MikroTik RB设备模板：
1、适用于所有RouterOS设备的网卡流量采集
2、CPU支持4核心的RouterOS数据采集
3、内存使用采集
4、兼容RB电压和温度采集，部分兼容CCR（CRS不兼容）
5、支持wlan1和wlan2无线接入用户数量采集

建议使用Cacti 1.2.16，其他Cacti版本未测试过。模板下载RouterOS v6.48之前（解压后使用xml文件）：

cacti_host_template_mikrotik_rb_templates_4_processors

RouterOS v6.48后和v7模板（在温度和无线客户端统计oid有所变动）：

cacti_host_template_mikrotik_rb_templates_4_processors_rosv7

Cacti模板导入方法：选择”导入\导出”菜单，选择“导入->从本地导入模板”，选择文件，并取消“仅预览导入”

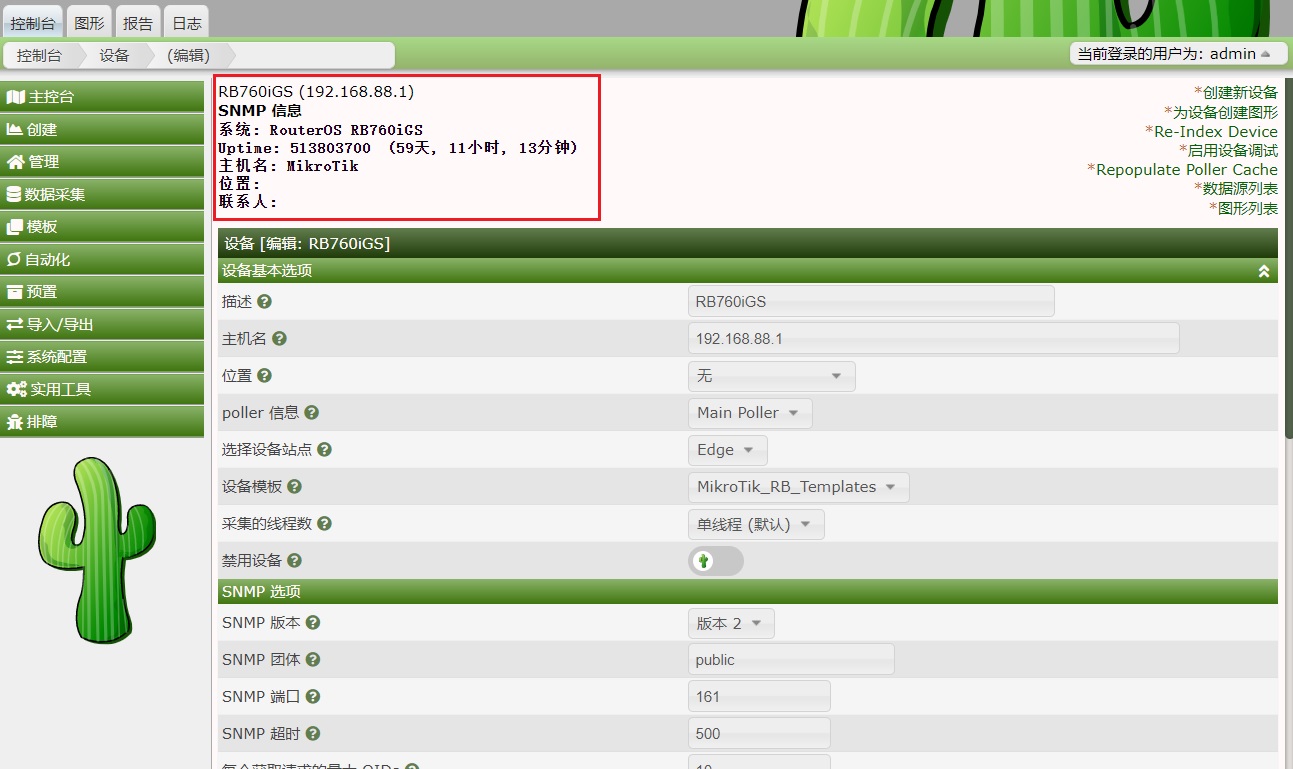

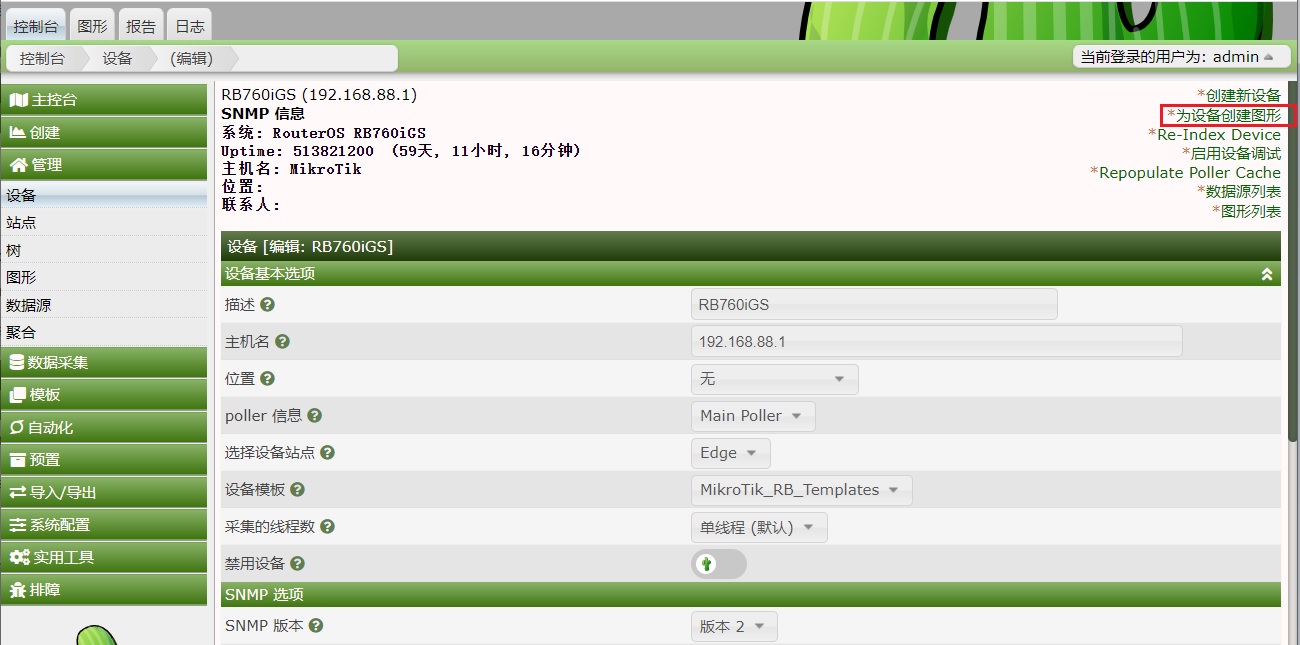

配置完成后，点击保存，如果网络、SNMP协议配置正确，可以获取到设备信息:

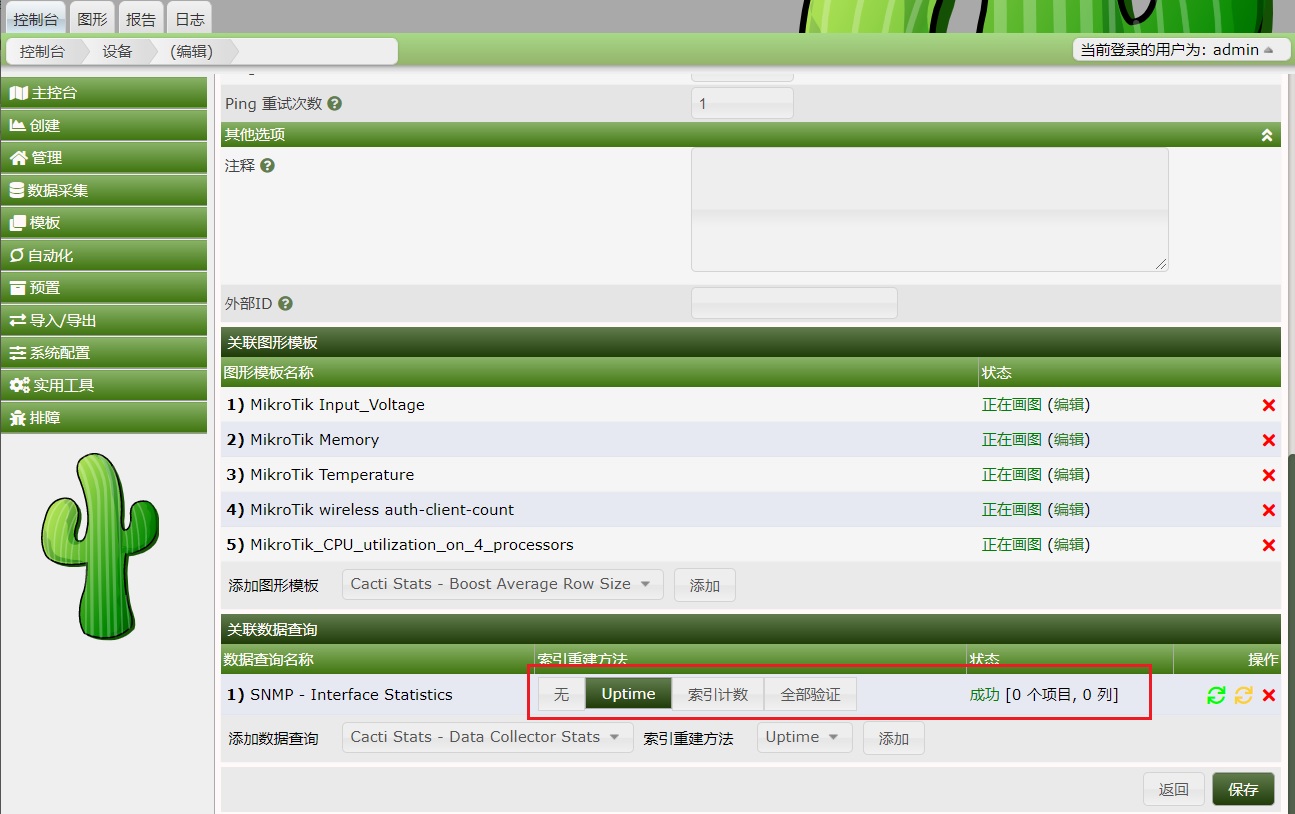

但涉及的网卡还没有获取，

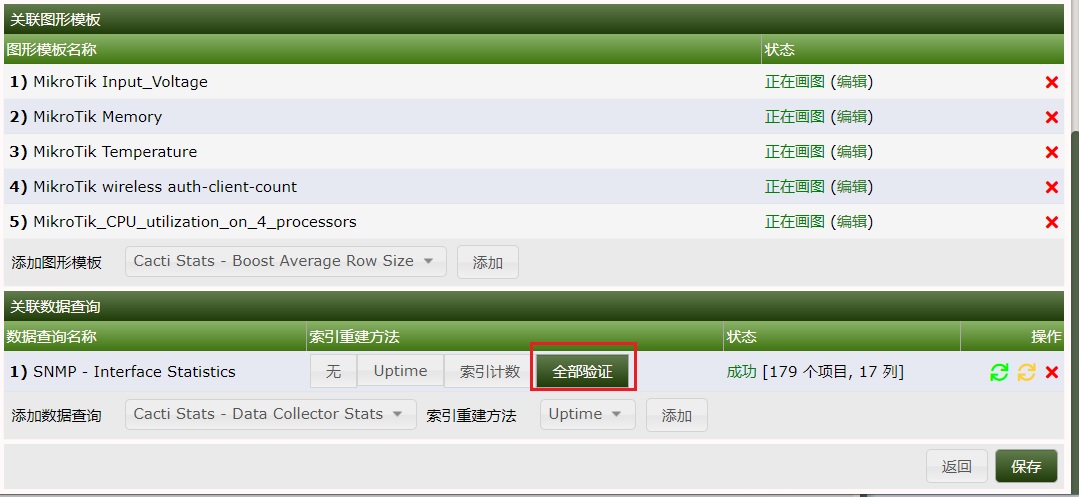

需要点击全部验证，可以看到成功获取各个项目：

获取完成后，点击右上角的为设备创建图形：

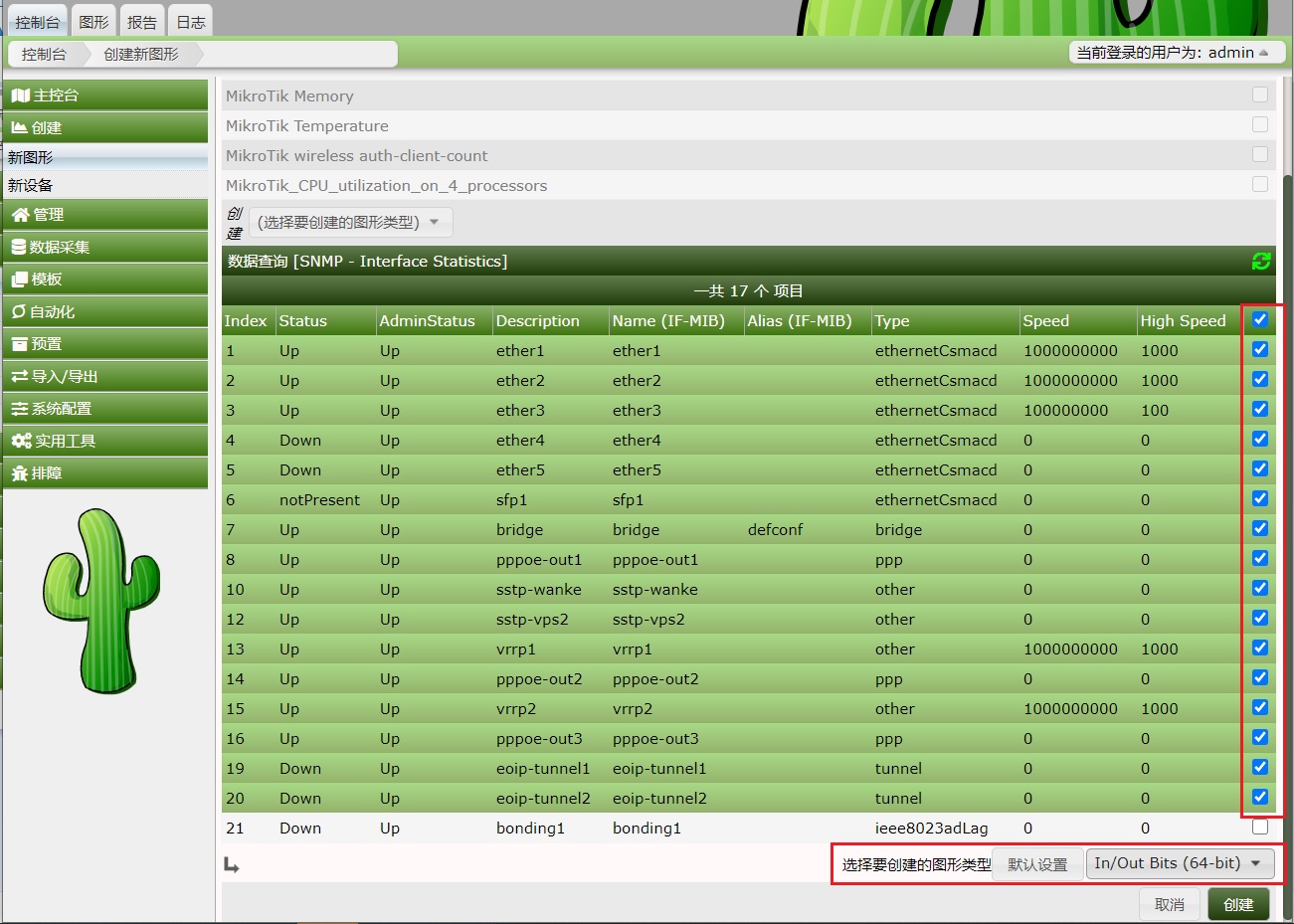

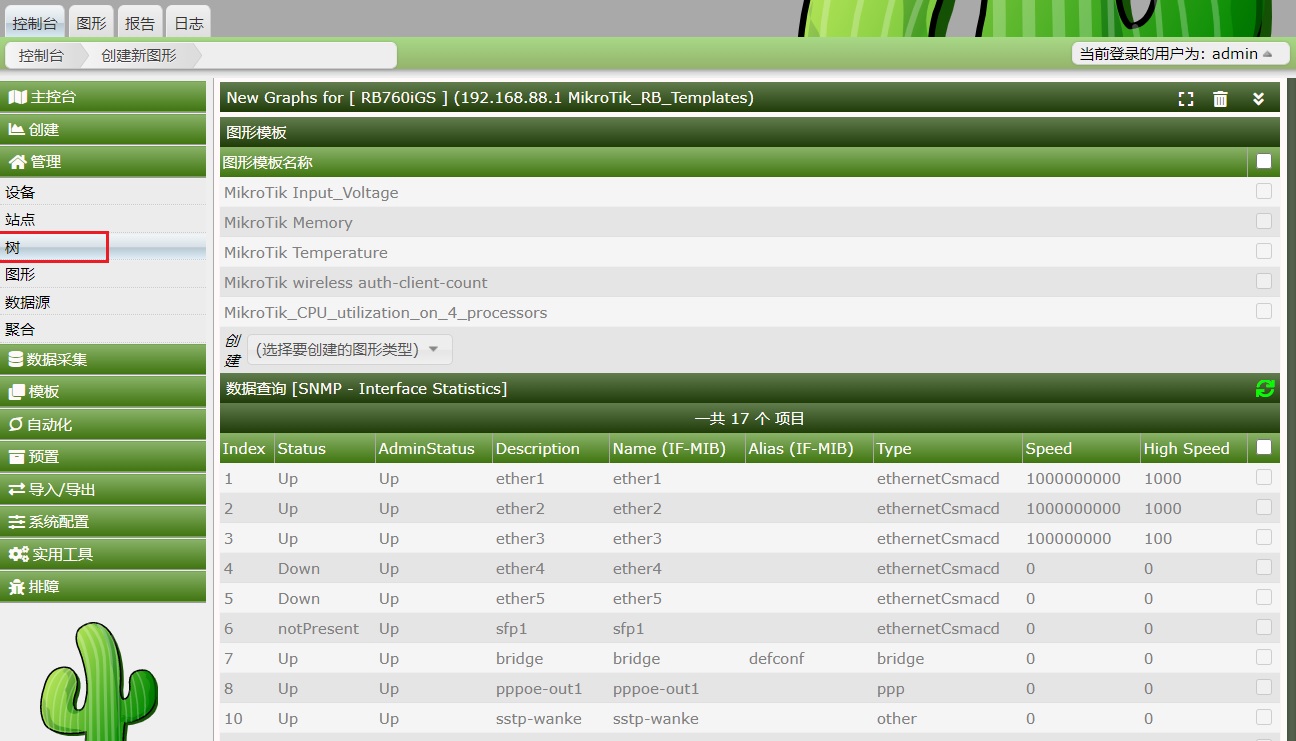

这里可以选择RB设备的各个网卡，创建图像类型选择In/Out Bits（64bit），并把该选项设置为默认

然后点击创建，提示操作成功

然后在控制台选择“管理”栏，点击“树”

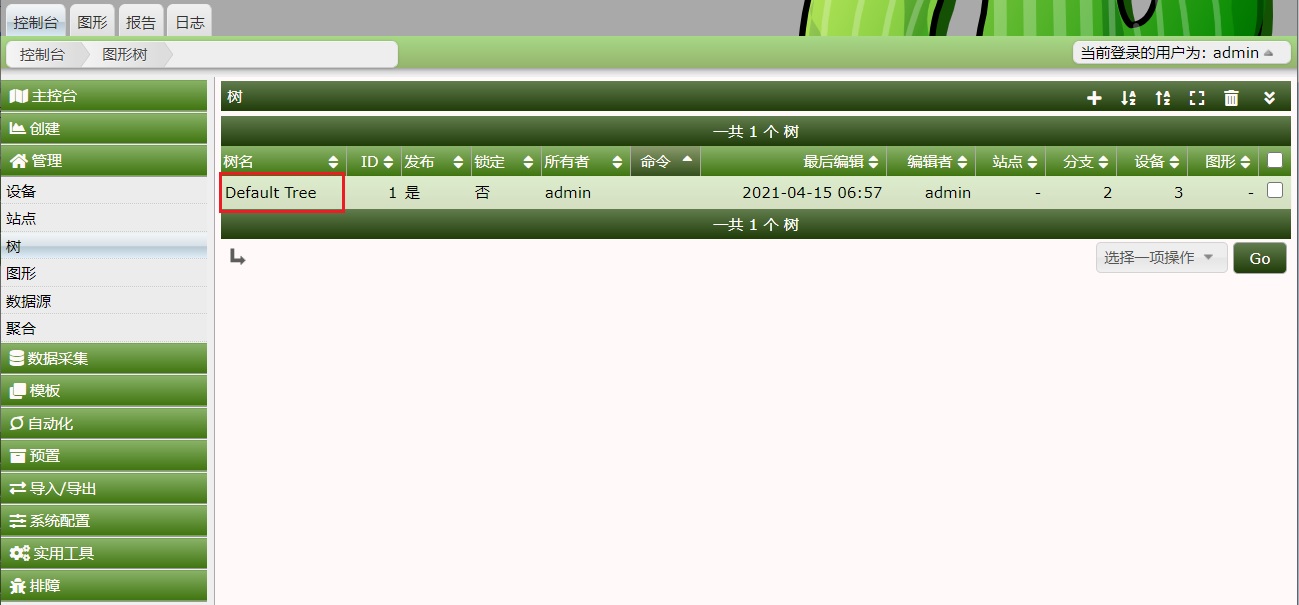

选择Default Tree：

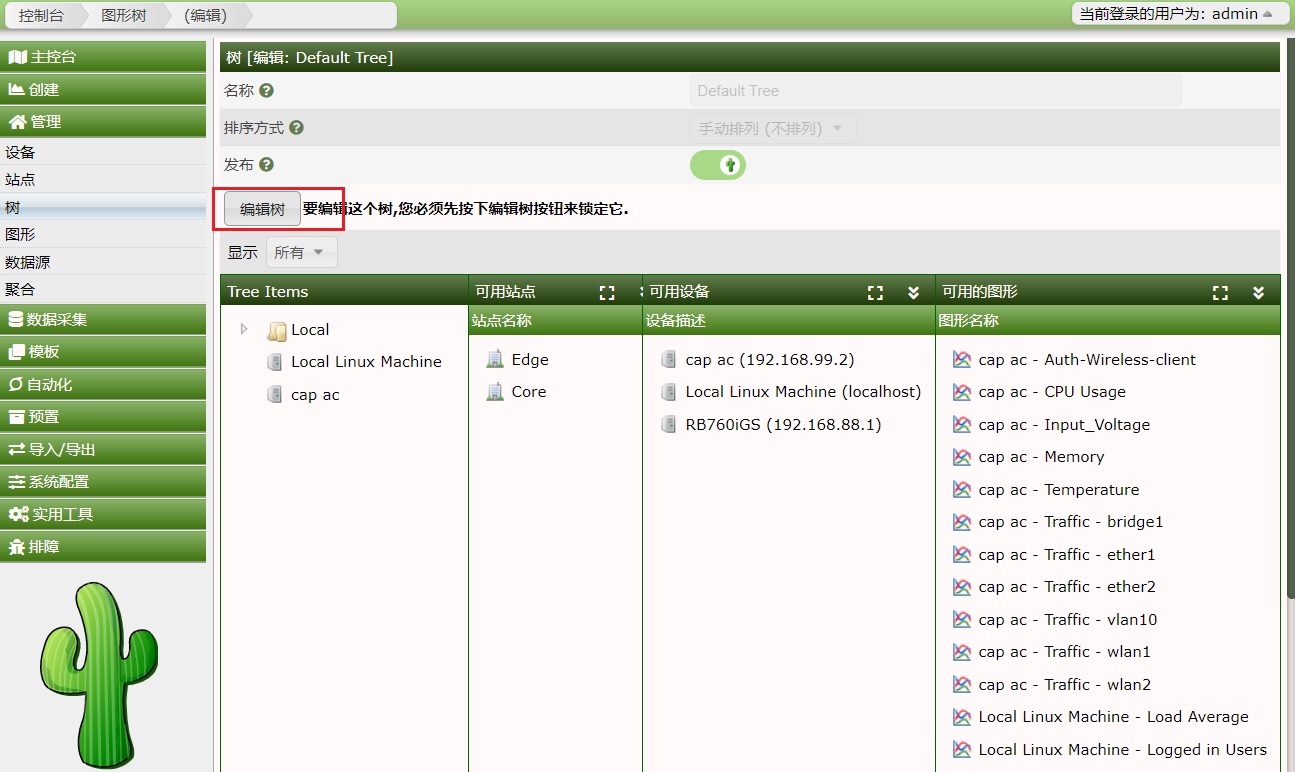

打开后，可以进入图形树结构的编辑，可以为图形树添加设备，点击“编辑树”

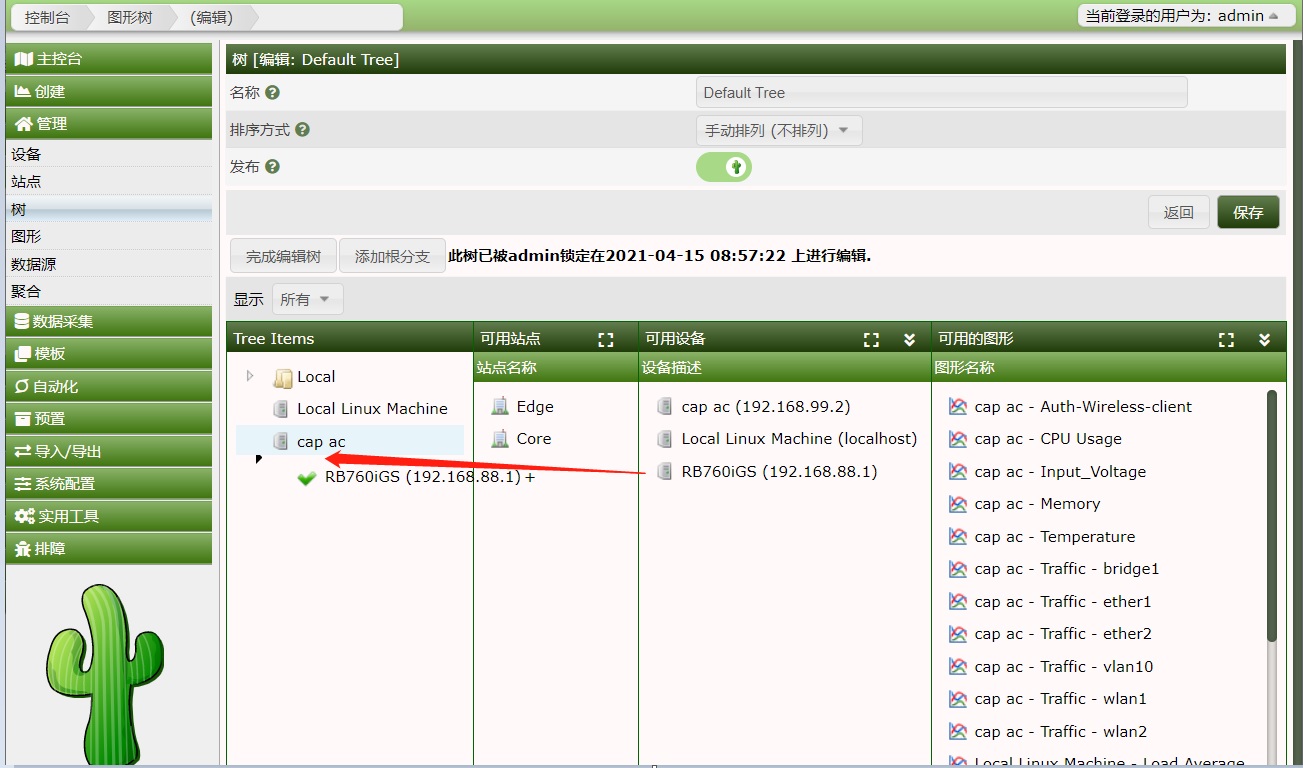

通过拖动，我们刚创建的设备RB760iGS，到Tree Items下的Local节点下，这个栏是可以编辑树形结构的，然后点击“完成编辑树”

之后我们点击图形，打开Default Tree就可以看到添加的RB760iGS的CPU、电压、内存和温度状态，还有接口流量情况，如果有无线网卡的RB设备，可以获取无线用户接入数量统计。
